ขั้นตอนที่ 1: เชื่อมต่ออุปกรณ์
- เชื่อมต่อเซนเซอร์ทั้งหมดเข้ากับ ESP32
ตามแผนผังการต่อวงจร
- เชื่อมต่อโมดูลรีเลย์ พัดลม และสวิตช์เปิด–ปิด
-
ตรวจสอบการเชื่อมต่อสายไฟทั้งหมดให้ถูกต้องก่อนจ่ายไฟเข้าสู่วงจร

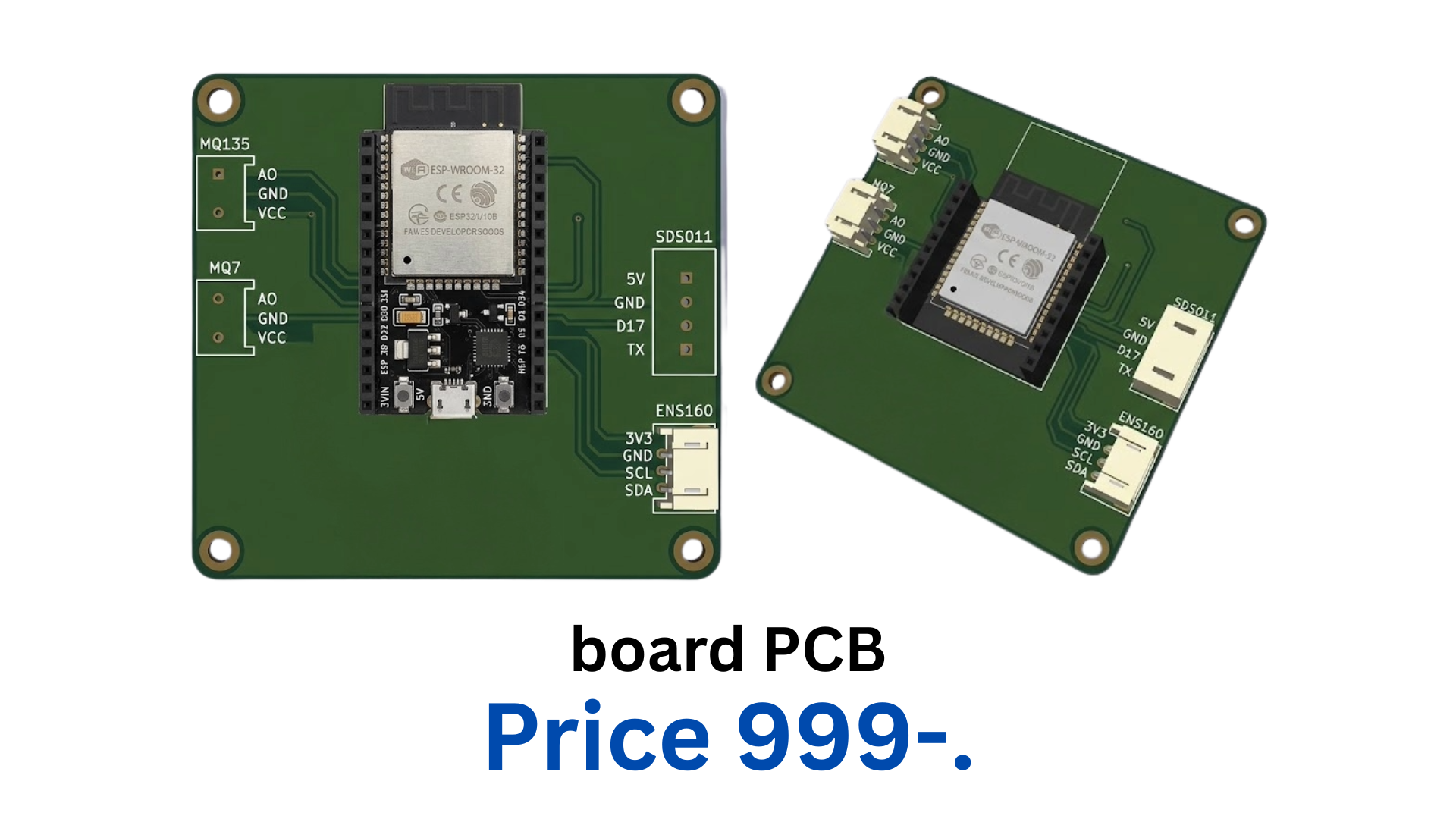

[ Station Version ]
ENS160:
VCC → 3V3 | GND → GND
SDA → G21 | SCL → G22
AHT21:
VCC → 3V3 | GND → GND
SDA → G21 | SCL → G22
MQ135:
VCC → 5V | GND → GND
AOUT → G34
MQ7:
VCC → 5V | GND → GND
AOUT → G35
SDS011:
VCC → 5V | GND → GND
TXD → G16 (RX2) | RXD → G17 (TX2)
FAN:
SIG → G27 (via transistor/relay driver)
[ Portable Version ]
ENS160:
VCC → 3V3 | GND → GND
SDA → G21 | SCL → G22
AHT21:
VCC → 3V3 | GND → GND
SDA → G21 | SCL → G22
MQ135:
VCC → 5V | GND → GND
AOUT → G34
MQ7:
VCC → 5V | GND → GND
AOUT → G35
SDS011:
VCC → 5V | GND → GND
TXD → G16 (RX2) | RXD → G17 (TX2)
TFT LCD Screen:
SCK → D22 | SDA → D21
RES → D18 | DC → D19
